剛性防水套管在電纜保護和布線安裝中起著重要的作用。它能夠保護電纜免受機械和環境損壞,并確保電纜系統的**性和安全性。對于那些需要進行剛性防水套管安裝的人來說,了解正確的安裝方法和步驟是至關重要的。

剛性防水套管的安裝圖,助您正確進行安裝。

1. 確定安裝位置:

進行剛性防水套管安裝之前,首先需要確定安裝的位置和路徑。根據具體的布線需求和設計要求,選擇合適的位置和路徑。

2. 清理和準備工作:

安裝剛性防水套管之前,確保安裝區域清潔無塵,并**雜物。

3. 連接防水套管:

根據安裝位置和長度要求,使用合適的工具將剛性防水套管剪切成合適的尺寸。將防水套管連接起來,確保連接緊密,不留縫隙。

4. 拉線:

根據需要,通過剛性防水套管的內部引導線,將電纜線纜逐段穿入防水套管中。確保線纜被正確地引導和保護。

5. 固定和支撐:

使用固定件和支撐材料將剛性防水套管固定在預定位置。確保防水套管牢固固定,而不會因外力而移動。

6. 密封和防水處理:

根據需要,在安裝完剛性防水套管后,進行線纜入口和防水套管之間的密封處理,以確保防水效果。

7. 進一步處理:

完成剛性防水套管的基本安裝后,根據具體要求進行進一步處理。這可能包括連接配件、固定支架,以及進行*要的接地處理等。

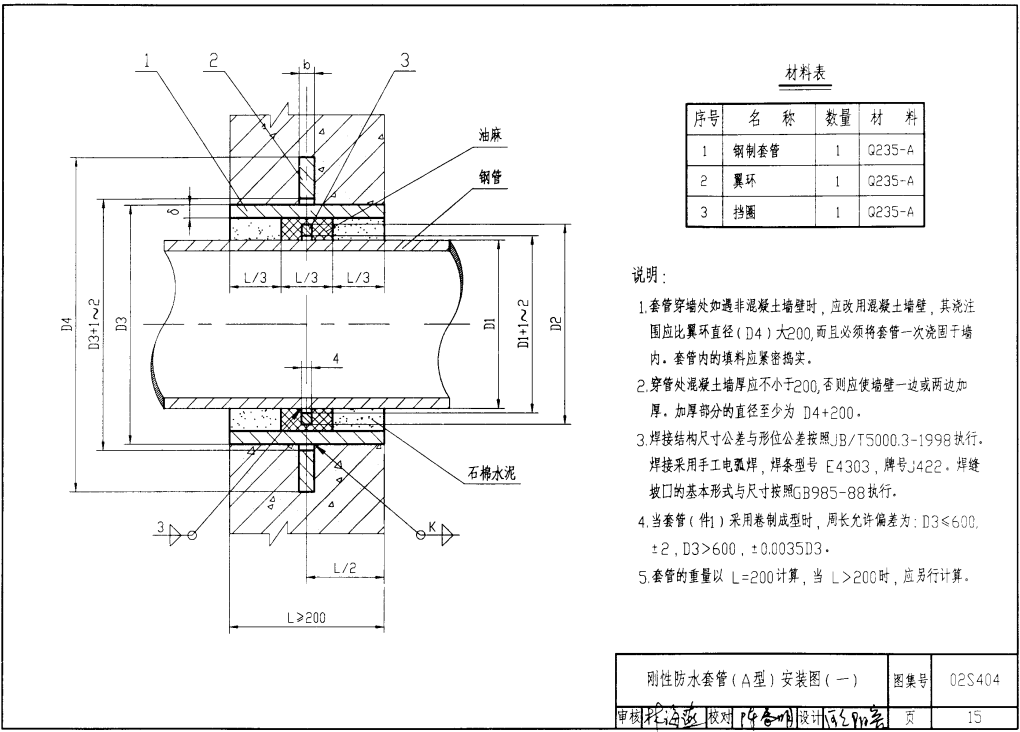

剛性防水套管安裝圖

剛性防水套管的正確安裝對于電纜保護和布線安裝至關重要。通過參考剛性防水套管的安裝圖,您可以了解正確的安裝步驟和細節,從而確保安裝的準確性和**性。請根據具體的安裝需求和設計要求,仔細參考安裝圖,并按照相應步驟進行安裝。這將確保剛性防水套管能夠完全保護電纜,并提供**的保護效果。
